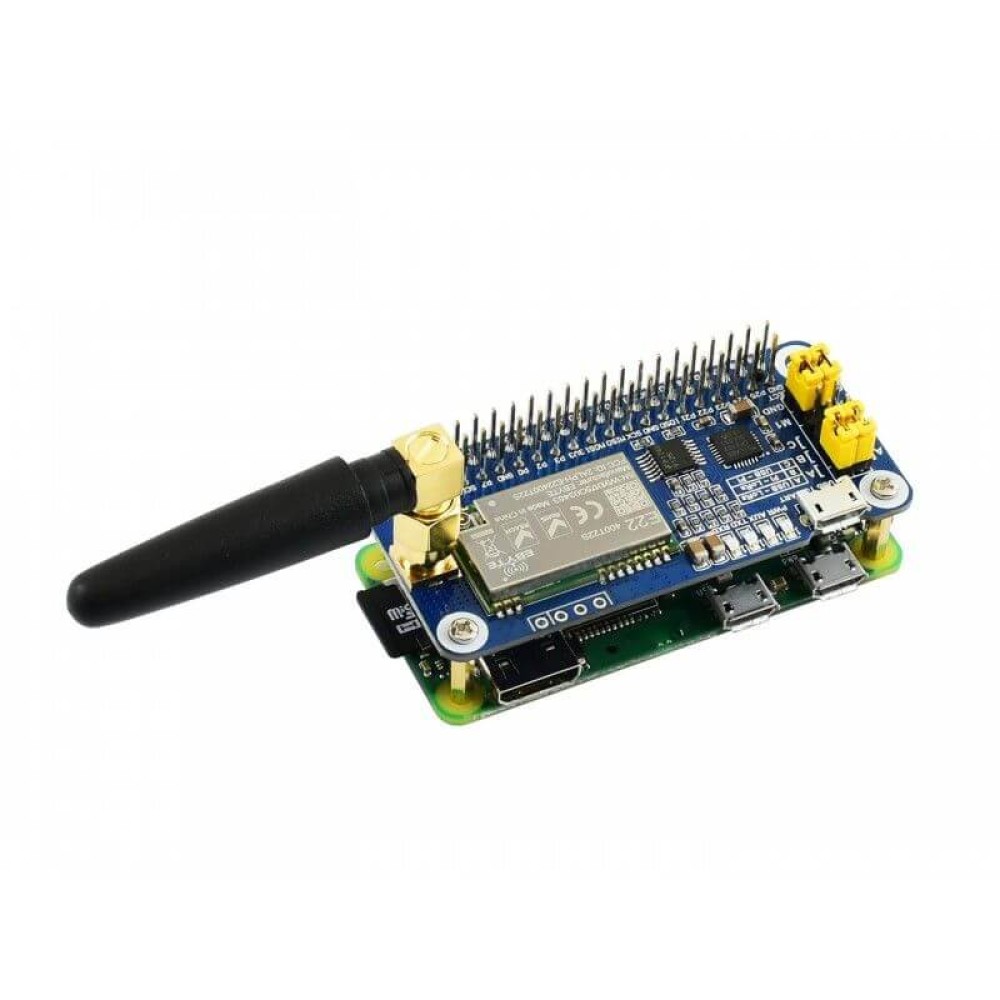

Bu, SX1268 tabanlı bir Raspberry Pi LoRa HAT'tır, 433MHz frekans bandını kapsar. Seri port üzerinden 5 km'ye kadar veri aktarımına izin verir.

Yeni nesil LoRa yayılı spektrum modülasyon teknolojisi kullanılarak, modülün iletişim mesafesi 5 km'ye kadar çıkar, ayrıca daha uzun iletim için otomatik yinelemeyi destekler. Diğer özellikler Radyoda Uyandırma, kablosuz yapılandırma, taşıyıcı algılama, iletişim anahtarı vb. içerir.

Normal LoRa modülleriyle karşılaştırıldığında, SX1268 LoRa HAT daha uzun iletişim mesafesi, daha yüksek hız, daha düşük tüketim, daha iyi güvenlik ve parazit önleme sağlar. Endüstriyel kontrol, akıllı ev, veri toplama vb. gibi çeşitli uygulamalar için uygundur.

Özellikler

• Standart Raspberry Pi 40PIN GPIO uzatma başlığı, Raspberry Pi serisi kartları destekler
• Seri hata ayıklama için yerleşik CP2102 USB TO UART dönüştürücü
• Arduino/STM32 gibi ana kartları bağlamak için UART kontrol arayüzünü getirir
• 4x LED göstergeler, modül durumunu kontrol etmek kolay
• LoRa yayılı spektrum modülasyon teknolojisi, 84 adede kadar kullanılabilir sinyal kanalı, daha uzun iletişim mesafesi, parazite karşı daha dayanıklı
• Otomatik çok seviyeli tekrarlama, ultra uzun menzilli iletişim için uygundur, aynı bölgede çoklu ağa izin verir
• Pille çalışan uygulamalar için ideal olan derin uyku ve Radyoda Uyandırma gibi düşük güç tüketimi özellikleri
• Geri alınamayacak özelleştirilebilir iletişim anahtarı, kullanıcı verilerinin güvenliğini büyük ölçüde artırır
• İletimden önce sinyal kanalı gürültüsünü izleyen LBT'yi destekler, aşırı ortamlarda başarı oranını büyük ölçüde artırır
• Sinyal kalitesini değerlendirmek, ağı ayarlamak için RSSI sinyal yoğunluğunu gösteren desteği destekler
• Kablosuz komut/veri paketi göndererek, modül parametresini uzaktan yapılandırarak veya alarak kablosuz parametre yapılandırmasını destekler
• Sabit nokta iletimini, yayını, sinyal kanalı monitörünü destekler
• Geliştirme kaynakları ve kılavuzla birlikte gelir (Raspberry Pi/STM32 için örnekler)

Board Üzerinde Neler Var ?

1 - SX1268 LoRa modülü

2 - 74HC125V: voltaj seviyesi tercümanı

3 - CP2102: USB'den UART'a dönüştürücü

4 - Raspberry Pi GPIO konektörü: Raspberry Pi ile bağlantı için

5 - USB'den UART bağlantı noktasına

6 - UART başlığı: STM32/Arduino gibi ana kartları bağlamak için

7 - SMA anten konnektörü

8 - IPEX anten konnektörü

9 - Göstergeler:

• RXD/TXD: UART RX/TX göstergesi
• AUX: yardımcı gösterge
• PWR: güç göstergesi

10 - UART seçim atlama telleri

• A: LoRa modülünü USB TO UART üzerinden kontrol edin
• B: LoRa modülünü Raspberry Pi aracılığıyla kontrol edin
• C: Raspberry Pi'ye USB TO UART aracılığıyla erişin

11 - LoRa modu seçim atlama telleri

• kısa M0, kısa M1: iletim modu
• kısa M0, açık M1: yapılandırma modu
• açık M0, kısa M1: WOR modu
• M0'ı aç, M1'i aç: derin uyku modu

Boyutlar
