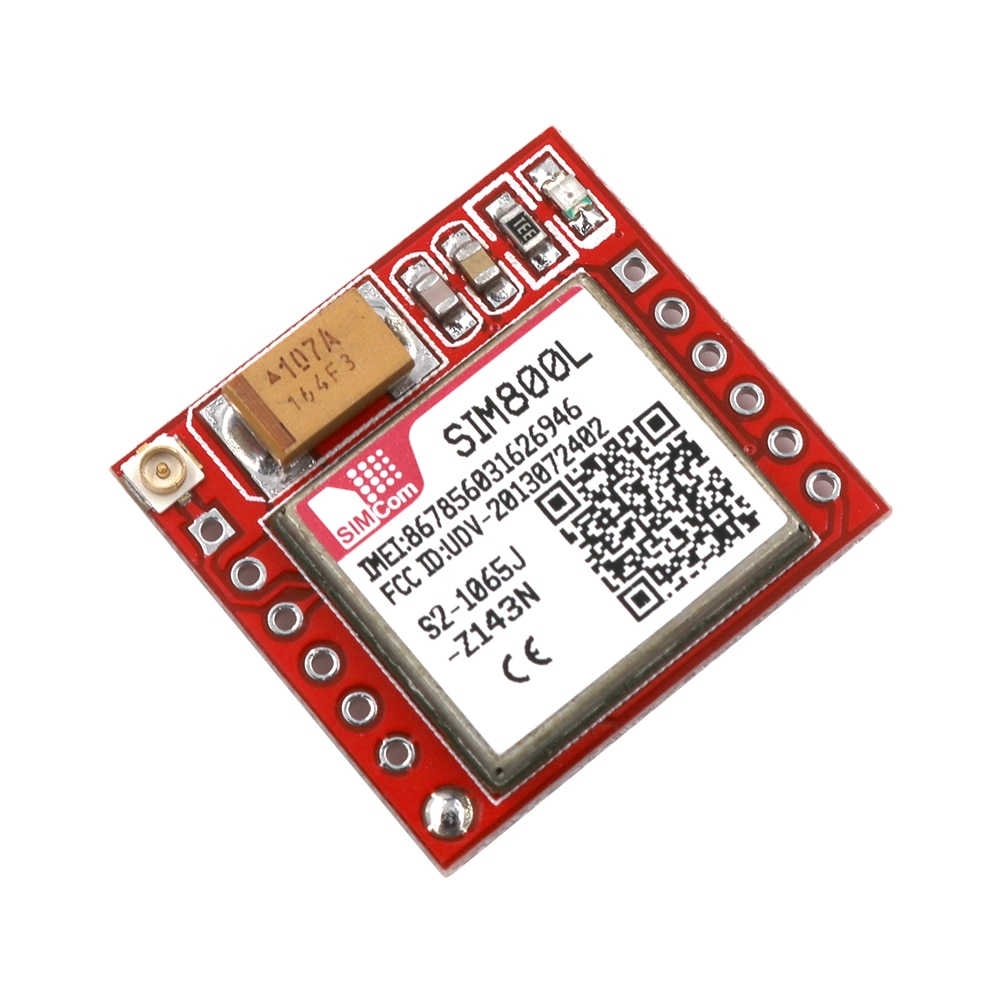

SiM800L Mini GSM / GPRS modülü ( İMEİ KAYITLIDIR )

SIM800L, GPRS iletimi, SMS gönderip almayı ve sesli arama yapmayı ve almayı sağlayan minyatür bir hücresel modüldür. Düşük maliyetli ve az yer kaplayan ve dört bant frekans desteği, bu modülü uzun menzilli bağlantı gerektiren herhangi bir proje için mükemmel bir çözüm haline getirir. Güç modülünü bağladıktan sonra hücresel ağı arar ve otomatik olarak oturum açar.
Dahili LED bağlantı durumunu gösterir ( şebeke kapsama alanı yok - hızlı yanıp sönüyor, oturum açıldı - yavaş yanıp sönüyor).


Sim800L sinyal sorunları yaşanmaması için anten yanında hediye olarak gelmektedir.

sinyal seviyelerin zayıf ve yeterli olmaması durumunda sim modül içerinden çıkan anten ile baglantı saglanaması durumunda mutlaka tavsiye edilen anten kullanılması önerilir.

Tavsiye Ürün :  Sim800 voltaj hassasiyeti taşımaktadır 4.2 V / 2A beslenmesi gereklidir  bu ürün için besleme modülü kulanımı önerilmektedir

Önemli Not:
Sim modül at komutlarıyla iletişim kuramamnız veya cevap olarak karekter vermesi durumunda  bu işlemleri sırayla Debug modda baud 115200  yaparak işlem sonunda arduino ve sim800 resetleyerek 9600 da kulana bilirsiniz. sim moduller standart  baud 115200 olarak gelmektedir bunu 9600 almanız gereke bilir

    1) ATE0
    2) AT+IPR=9600
    4) ATE0&W

    Tüm baud rate Çalışması için verilecek kod
    AT+IPR=0

Özellikler:
    Supply voltage: 3.8V - 4.2V
    Recommended supply voltage: 4V
    Power consumption:
        sleep mode < 2.0mA
        idle mode < 7.0mA
        GSM transmission (avg): 350 mA
        GSM transmission (peek): 2000mA
    Module size: 25 x 23 mm
    Interface: UART (max. 2.8V) and AT commands
    SIM card socket: microSIM (bottom side)
    Supported frequencies: Quad Band (850 / 950 / 1800 /1900 MHz)
    Antenna connector: IPX
    Status signaling: LED
    Working temperature range: -40 do + 85 ° C

Pin Dagılımı:
Pin (Sol):
    RING (not marked on PBC, first from top, square) - LOW state while receiving call
    DTR - sleep mode. Default in HIGH state (module in sleep mode, serial communication disabled). After setting it in LOW the module will wake up.
    MICP, MICN - microphone (P + / N -)
    SPKP, SPKN - speaker (P + / N -)

Pin (Sag):
    NET - antenna
    VCC - supply voltage
    RESET - reset
    RXD - serial communication
    TXD - serial communication
    GND - ground

LM 2596 Modül Özellikleri:
    Giriş Voltajı :4.5V-40V
    Çıkış Voltajı:3V-35V (Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır.)
    Çıkış Akımı: Maximum 3A (need to plug heat sink, if the output power is higher than 15 W, advise to add the heat sink)
    Verim : 92% ye kadar yükselebilir.
    Çok turlu voltaj ayar potu ile çıkış voltajını hasas ayarlayabilme.
    Anahtarlama frekansı: 150KHz
    Load regulation: ± 0.5%
    Voltage regulation: ± 0.5%
    Output ripple: enter 12 V, output 5 V 3 A 15 mV (MAX)   Input 24 V, output 12 V 3 A 40 mV (MAX)
    Input reverse connect protection: no, please add flow protector in the input.
    Dynamic response speed: 5% 200uS
    Static power consumption:about 6mA
    Kısa devre koruma: Limit current,overheating protection but recovery automatically
    Çalışma sıcaklığı:-40°Cto +85°C (10W Altında)
    Kaliteli malzeme ve kaliteli PCB.
    2 Adet montaj deliği
    Giriş ve çıkış besleme kablolarını kolayca bağlayabilecek 4 adet pad.
    Boyutlar 4.8x2.3x1.1cm
    Ağırlık:11.6g

Paket İçeriği:
     1 Adet 3dbi pcb antenna
     1 Adet goldpin headers
     1 Adet antenna
