RCWL-0516 Radar Sensörü Wifi Kit
1500 TL ve üzeri siparişlerde kargo ücretsiz!

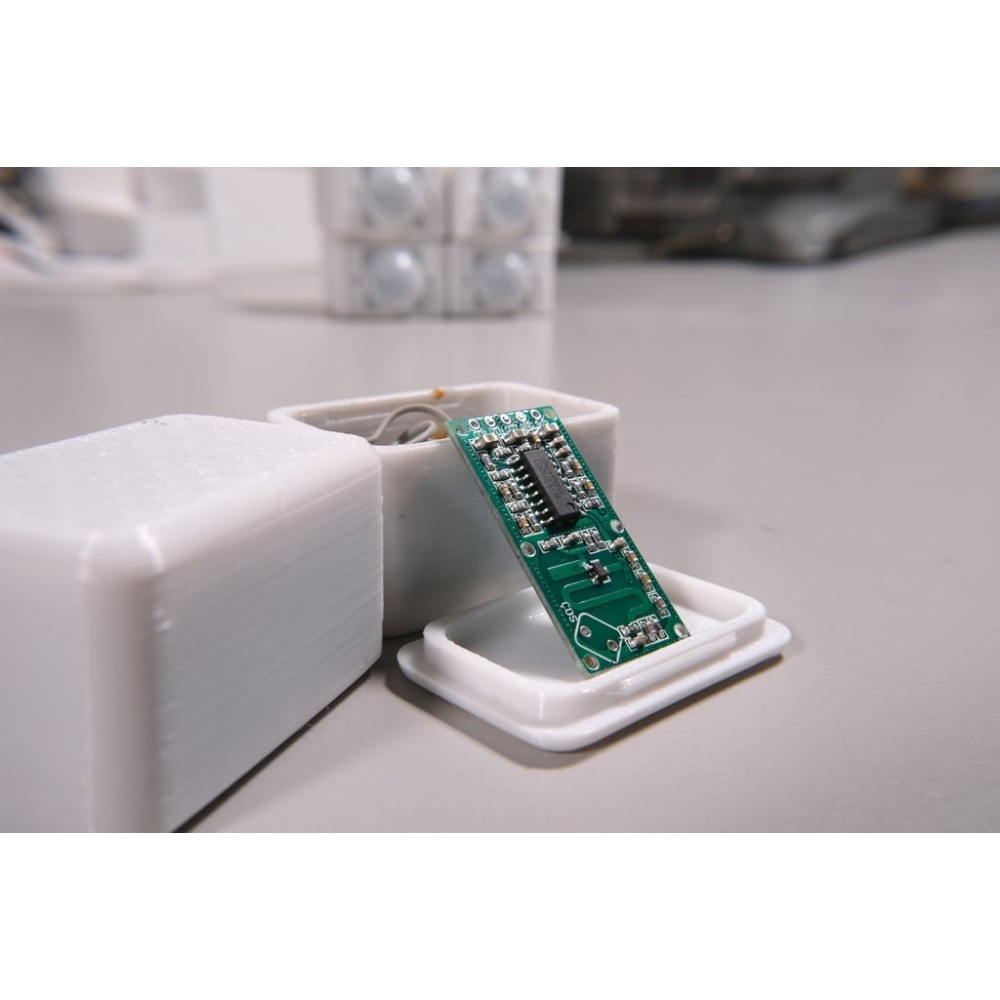

Aynı Gün Kargoda! Hafta içi 17:30, Cumartesi 13:00' a kadar siparişlerde geçerlidirRCWL-0516 Radar Sensörü ve D1 Mini, 3D yazıcıyla üretilen bir kutuya rahatlıkla yerleştirilecek şekilde tasarlandı.
NOT Renk seçeneği stokdaki flamente göre yapılcakdır istediniz renkde bastırmak isterseniz sipariş kısmına belirte bilirsiniz elimizde mevcut ise basarız mevcut değil ise size bilgi sağlanacaktır
RCWL-0516 Mikrodalga Radar Modülü Özellikler
Çalışma Gerilimi: 4-28V
Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
Deteksiyon Mesafesi: 5-9m
İletim Gücü: 20mW (tipik); 30mW (maks.)
Çalışma Gerilimi: 3.2-3.4V
Çalışma Gerilimi Sürüş Kapasitesi: 100mA
Trigger Yolu: tetik tekrarla
Çıkış Kontrolü Düşük Seviye: 0V
Çıkış Kontrolü Yüksek Seviyesi: 3.3V
Çalışma Sıcaklığı: -20 ~ 80 celsius
Storaj Sıcaklığı: -40 ~ 100 celsius
Ayar Parçası Giriş
1 - C-TM
Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
2 - R-GN
Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m
3 - R-CDS
Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz
Pin Tanımı:
3V3: 3V3 güç çıkışı
GND: toprak
OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
VIN: giriş voltajı, 4-28V
CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı
D1Mini Özellikleri:
- Entegre: ESP-8266EX
- Kablosuz internet (Wi-Fi) haberleşme
- MicroUSB soket üzerinden USB haberleşme ve programlama
- CH340 USB/TTL haberleşme entegresi
- MicroUSB port üzerinden besleme alma
- Dahili 3.3V regülatörü
- Wi-Fi haberleşme için PCB anten
- Çalışma voltajı: 3.3V/5V
- Dijital pin sayısı: 11
- UART, IIC, SPI haberleşme protokolleri desteği
- Analog pin sayısı: 1 (Maks. 3.2V)
- İşlemci hızı: 80MHz/160MHz
- Flash bellek: 4M bayt
- Arduino IDE, MicroPython ve Nodemcu ile programlanabilir
- Pek çok uyumlu shield (alt kart) desteği
- 2 kenarda 8 pin boş header bağlantı soketi
- Kullanıcı gösterge LED'i (GPIO2)
- Reset düğmesi
- Renk: Mavi
- Çalışma sıcaklığı: -20°C/85°C
- 2 adet montaj deliği
- Boyutlar: 25mm x 34mm x 5mm
- Ağırlık: 5gr
| Pin | Function | ESP-8266 Pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog input, max 3.3V input | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Ground | GND |
| 5V | 5V | - |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
