128x64 piksel çözünürlüğe sahip grafik LCD ‘dir. Satır ayrımı
gözetmeksizin dilediğiniş şekilde konfigüre edebileceğiniz ve internette
hazır uygulamalar bulup modifiye ederek kullanabileceğiniz bir
modüldür.
5V ile çalışmakta olup maksimum 240 mA akım çekmektedir.
Özellikleri:
Çalışma gerilimi: +5V
Sürekli çalışmada 120mA, anlık olarak 240mA akım çekebilmektedir.
Kart boyutları: 93x70x11.8mm
Ekran boyutları: 71.8x38.8mm
Paket İçerigi:

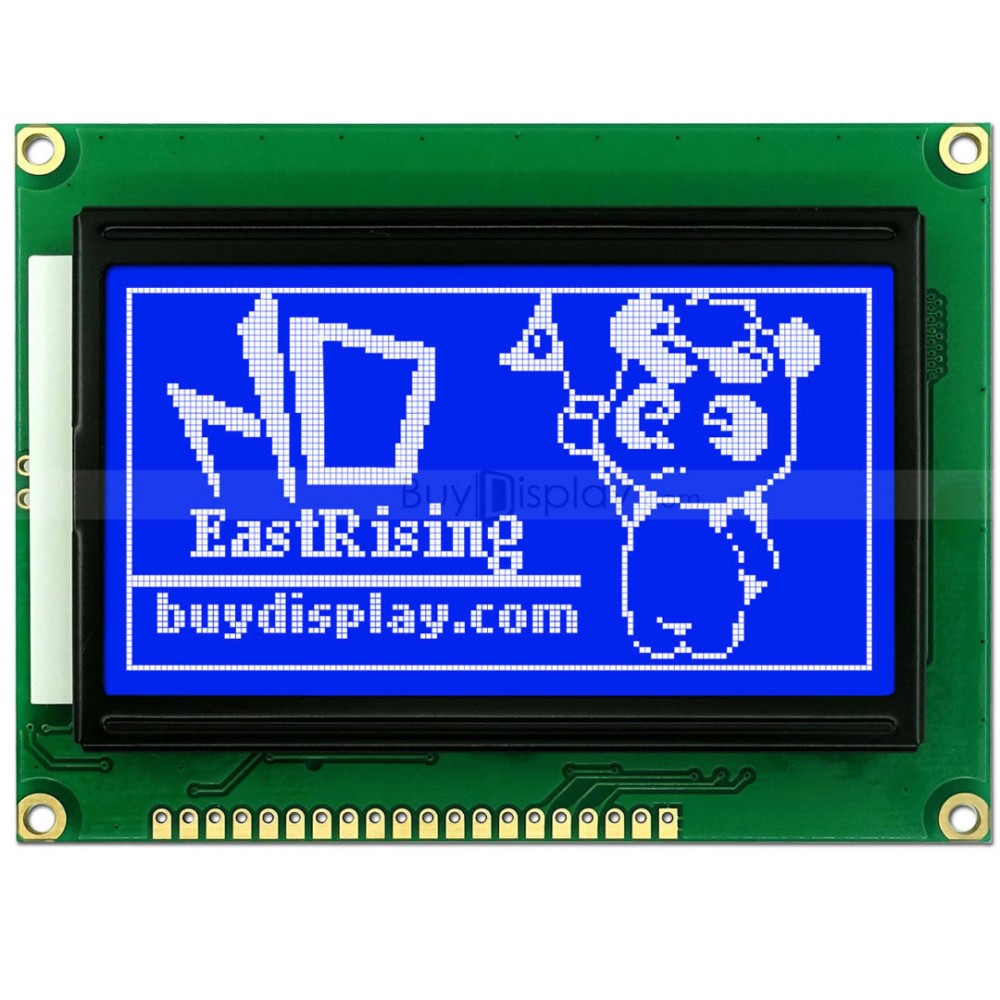

1 Adet 128x64 Grafik LCD Mavi Aydınlatmalı
kütüphane:
https://storage.googleapis.com/google-code-archive-downloads/v2/code.google.com/u8glib/u8glib_arduino_v1.14.zip Pin Dagılımı:
Pin Numarası |
Sembolü |
Seviyesi |
Tanımı |
1 |
Vss |
0V |
Toprak |
2 |
VDD |
5V |
Besleme |
3 |
VO |
Değişken |
LCD ekranın çalışması için gerekli voltaj |
4 |
RS |
High / Low |
H:Data L: Açıkşama |
5 |
RW |
High / Low |
H: Okuma L: Yazma |
6 |
E |
High / Low |
Enable sinyali |
7-14 |
DB0 – DB7 |
High / Low |
Data Bus. DB7 meşgul bayrağı için kullanılır. |
15 |
CS1 |
H |
IC1 seçimi içindir. |
16 |
CS2 |
H |
IC2 seçimi içindir. |
17 |
RST |
L |
Reset Sinyali |
18 |
VEE |
-10V |
Negatif Voltaj çıkışı |
19 |
A(Led+) |
+5V |
Led’in pozitif bacağı |
20 |
K(Led-) |
0C |
Led’in negatif Bacağı |
|
|
|
|
|
|
|
|
