Üç hücreli (18650 piller kullanılabilir) 12V pil şarj üniteleri için kullanılabilecek şarj koruma devresidir.
Yüksek hassasiyetli voltaj denetim devresi Yüksek akım denetimi ve yük üzerinde kullanım denetimi bulunmaktadır.
Üzerinde bulunan MOS transistor aracılığıyla bataryanın şarj ve deşarj kontrolü yapılabilmektedir.
Bekleme durumunda düşük akım harcamasına sahiptir ve bu özelliği sayesinde pilin boşta kısa sürede deşarj olmasının önüne geçilmektedir.
Teknik Bilgi:
boyutu: approx.50x16x1mm
maksimum deşarj akım: 10A
abartma algılama gerilimi: 4.25-4.35V ± 05 V
aşırı deşarj algılama gerilimi: 2.3-3.0V ± 05 V
maksimum çalışma akımı: 5A-8A
geçici akım: 9A-10A
çalışma sıcaklığı:-40 ~ 50℃
depolama sıcaklığı:-40 ~ 80℃
şu durgun: < 6uA
İç direnç: < 60mΩ
hizmet ömrü: > 30,000 saat
Teknik özelliği:
kısa devre koruması.
aşırı şarj koruması.
Aşırı deşarj koruması.
aşırı akım koruma.
çeşitli uygulanabilir 3.7 V lityum çekirdek.
kompakt boyutu ve hafif.
ince işçilik ve dayanıklı.
pil paketi güvenliğini sağlamak.
10.8 V (Anma gerilimi polimer pil)
11.1 V (18650 veya 3.7 V lityum pil anma gerilimi)
12.6 V (Lityum pil tam şarj gerilim)
Paket İçerigi:

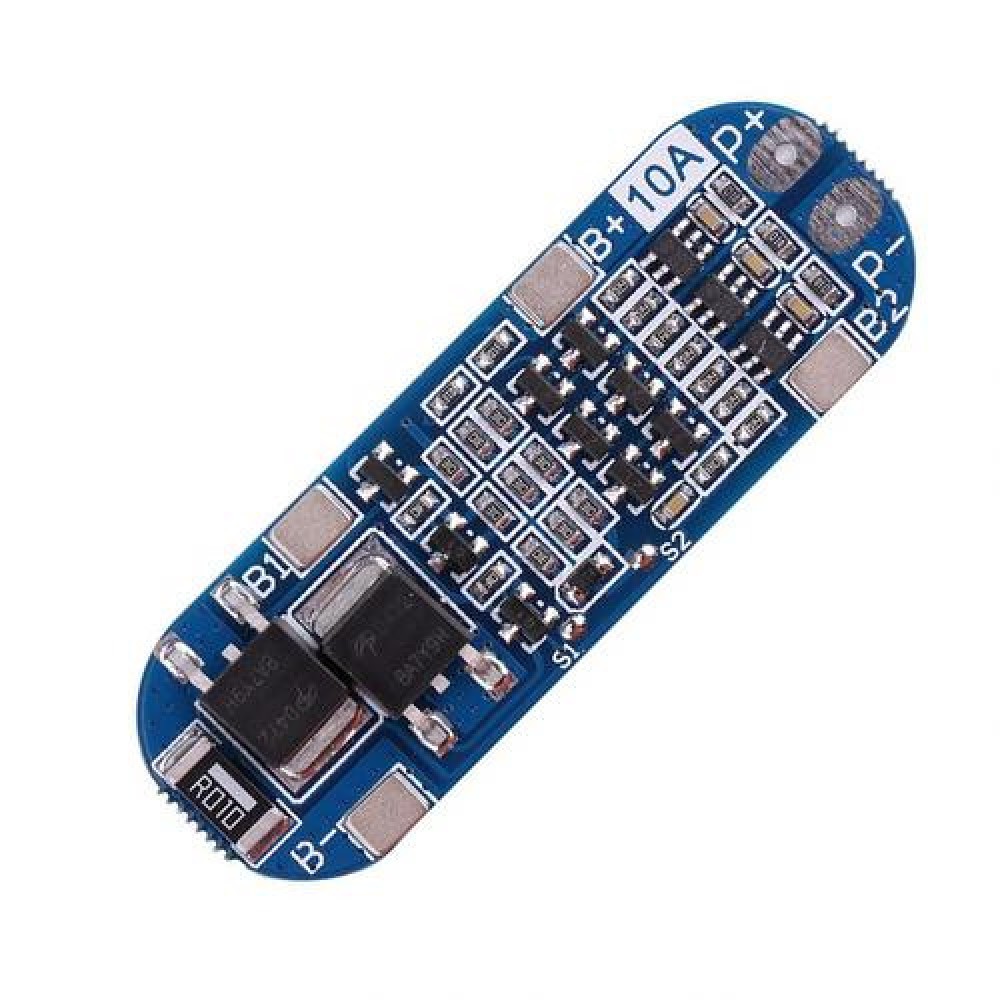

1 Adet 3S 12V 10A BMS şarj pil koruma (Li-Ion lityum 18650)
