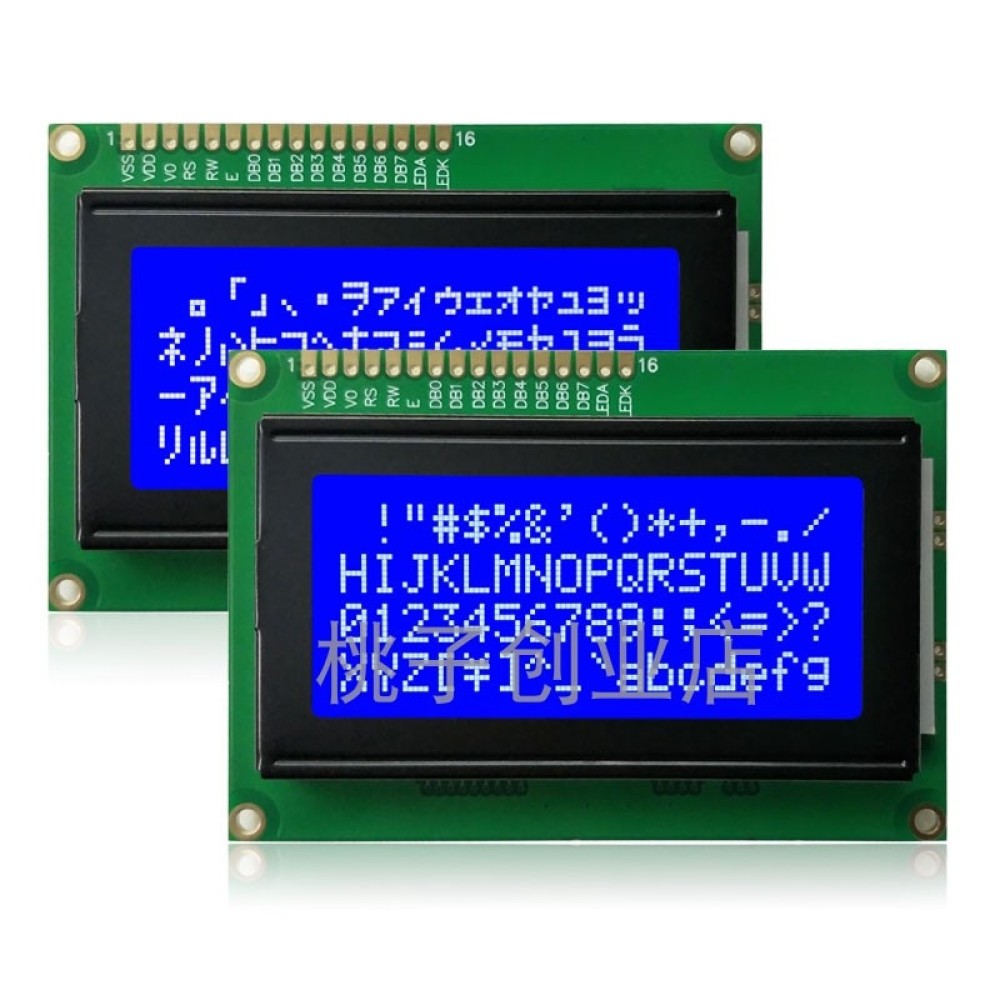

16x4 LCD Ekran 1604A Mavi Aydınlatmalı

0 yorum
Ürün Kodu: 2018-000-474
Stok Durumu: Stokta var
Ürün Fiyatı 49,38 TRY
KDV Dahil Fiyat 58,27 TRY
Güvenli Alışveriş
Hızlı Teslimat
Kolay İade
Memnun Müşteri

LCD1604 (5V Blue Backlight) Projelerinizde kullanacağınız kaliteli bir ekrandır.Arka plan mavi, karakterler beyaz olup karakter LCD’dir.
Uygulamalarınızda verilerinizi anlık olarak görmeniz ölçümlerinizin doğruluğunu görmeniz için faydalı olacaktır.
Ekran 16 sütun 4 satırdan oluşur. Arduino projelerinin vazgeçilmez ürünüdür.


Özellikler:
  •     Ekran : 16x4
  •     Ekran Modu : TN/STN
  •     Arka Işık : LED/4.2VDC
  •     Çalışma Voltajı : 5V
  •     Arayüz : Paralel
  •     Dış çerçeve rengi: Siyah
  •     Ölçüler : 87x60x13.5
  •     Aktif alan 56.20x20.80mm
  •     Karakter boyutu 2.95x4.75mm
  •     Sürücü 1/16
  •     Arka ışık mavi
  •     Metin beyaz
  •     Çalışma sıcaklığı-20 ° ~ 70 °
  • Karakter Set: ASCII


Paket İçerigi:

      1 Adet 16x4 LCD Ekran 1604A Mavi Aydınlatmalı


Pin Dagılımı:

PIN NO. SYMBOL DESCRIPTION FUNCTION
1 VSS Ground 0V (GND)
2 VCC Power Supply For Logic Circuit +5V
3 VEE LCD Contrast Adjustment
4 RS Instruction/Data Register Selection RS = 0 : Instruction Register
RS = 1 : Data Register
5 R/W Read/Write Selection R/W = 0 : Register Write
R/W = 1 : Register Read
6 E Enable Signal
7 DB0 Data Input/Output Lines 8 BIT: DB0-DB7
8 DB1 Data Input/Output Lines 8 BIT: DB0-DB7
9 DB2 Data Input/Output Lines 8 BIT: DB0-DB7
10 DB3 Data Input/Output Lines 8 BIT: DB0-DB7
11 DB4 Data Input/Output Lines 8 BIT: DB0-DB7
12 DB5 Data Input/Output Lines 8 BIT: DB0-DB7
13 DB6 Data Input/Output Lines 8 BIT: DB0-DB7
14 DB7 Data Input/Output Lines 8 BIT: DB0-DB7
15 LED+ Supply Voltage For LED+ +5V
16 LED-
Supply Voltage For LED-
0V




LiquidCrystal I2C github kütüphanesi

                https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library


Detaylı Açıklama ve Datasheet İçin

                http://www.dipmicro.com/?datasheet=TINSHARP-1602A-01T.pdf
